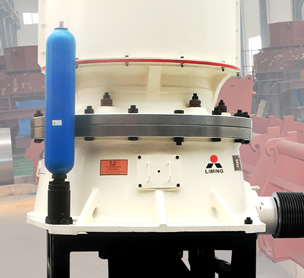

圆锥破碎机-HCS系列高效液压圆锥破碎机
一、特点 HCS型高效圆锥破碎机是我公司引进美国技术、结合国际金属材料的性能而设计的一种高效率破碎机。它具有如下特点： 1、高效率：该机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率。 2、生产能力大：该机将破碎冲程、破碎速度以及破碎腔形状的完美组合设计，使该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高35%~60%。 3、高质量的石子：该机采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀。 4、多种腔形的中细破碎，仅仅更换定锥既可实现。 5、 双保险控制的液压与润滑系统，可确保该机的过载保护与良好的轴承润滑。 6、 易于维修：该机结构简单而紧凑，性能稳定，不易故障。维修方便快捷。
二、用途与适用范围 HCS圆锥破碎机广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。适用于中、细碎普氏硬度f=5-16的各种矿山和岩石，如铁矿石、有色金属矿石、花岗岩、石灰岩、石英岩、沙岩、鹅卵石等。
三、主要技术参数 1、 主机主要技术参数
| 给料口宽度（mm） | 135（100、80、50）四种 |
| 最大给料尺寸（mm） | 110（80、65、40） |
| 排料口调整范围（mm） | 6-28 |
| 功率（Kw） | （75~110） |
| 允许最大过铁尺寸（mm） | <40 |
| 外形尺寸 长×宽×高（mm） | 2581×1550×3276 |
| 重量（t） | 9.5 |
| 油泵电机功率（Kw） | 1.5 |
| 油泵公称压力（MPa） | 16 |
| 油箱容积（L） | 100 |
| 油泵电机功率（Kw） | 2.2 |
| 油泵公称压力（MPa） | 1.0 |
| 油箱容积（L） | 800 |
排料口（mm） |
16 |
18 |
22 |
28 |
产量（t/h） |
65-75 |
70-85 |
85-105 |
110-130 |
排料口（mm） |
11 |
13 |
16 |
20 |
产量（t/h） |
45-55 |
55-65 |
65-75 |
80-100 |
排料口（mm） |
9 |
11 |
13 |
16 |
产量（t/h） |
25-35 |
40-50 |
50-60 |
60-70 |
排料口（mm） |
6 |
7 |
8 |
10 |
产量（t/h） |
20-25 |
25-30 |
30-35 |
35-45 |

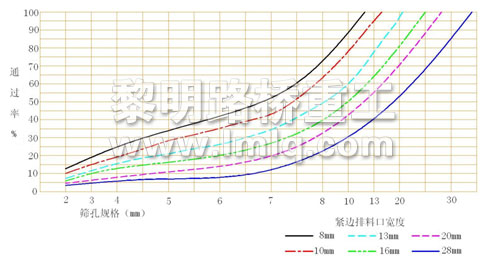

四、粒度分布曲线见

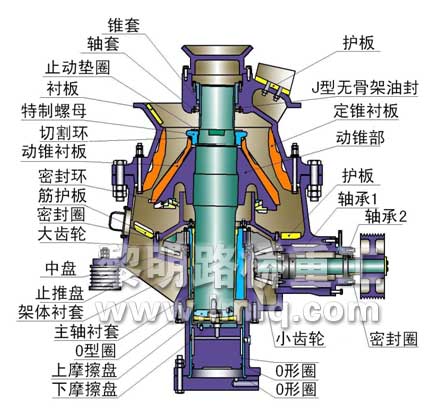

五、主要结构

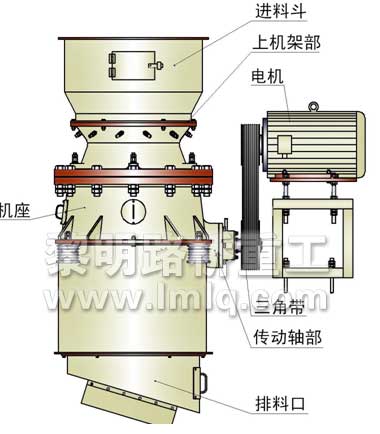

HCS高效圆锥破碎机主要结构包括进料斗、上机架部、动锥部、机座、排料斗、传动轴、三角带、电机等，辅助装置有液压润滑站、电控柜等。
六、工作原理

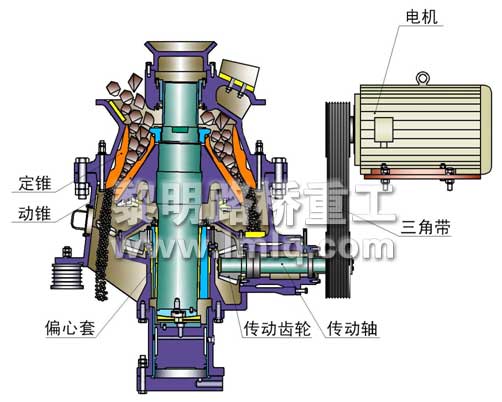

工作时，电机通过三角带、传动轴、传动齿轮带动偏心套旋转，动锥在偏心套作用下做旋摆运动，使动锥和定锥时而靠近时而偏离。物料在破碎腔内不断受到挤压、冲击而破碎，破碎的物料从下部排出。
七、破碎腔选择

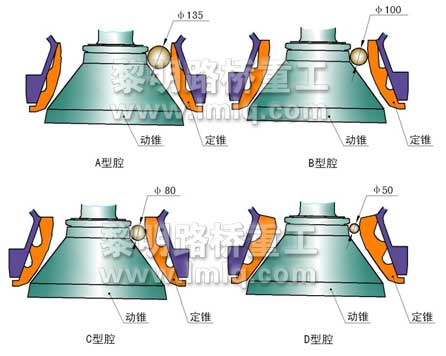

破碎腔型有四种，A型腔为中碎，B型腔为中细碎，C型腔为细碎，D型腔为特细碎。用户可根据需要选择。
